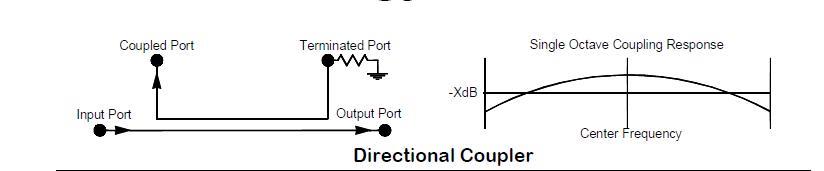

Það samanstendur af sammiðja sívalningslaga hola líkama og strokka aðallínu loftmiðilsins helstu merkjaleiðir, einkennandi viðnám fyrir 50 ohm. Tengilína þ.mt áfram tengilína og öfuga tengilína, uppbyggingin hefur sömu stærð, sett fyrir ofan helstu merkjalínur eru á sömu hlið og meðfram ás aðallínunnar er fastur á tengdu örstripborðinu, tengdu örstripborðinu planið samsíða ásnum með aðallínunni. Tengiskel hlið ytra yfirborðs meðfram holaásstefnunni , það eru tvær rétthyrndar tengingar, tengilína frá tengimiðli inn í munnholið í líkamanum. Tenging merki framleiðsla á tengda microstrip línu með microstrip spjöldum sem tengi, tengi tengi fyrir MMCX Yin höfuð, suðu er fest á microstrip borðinu .Covered the microstrip coupler kápa disk.Tengd hola, aðallína, lína er málm efni af leiðandi frammistöðu er gott, aðallína og línu tengi yfirborðshúðun
Leiðtogi-mw | Kynning á breiðbandstengjum |
Tegund NO:LDC-0.5/2-30N Hólftengi
Tíðnisvið: | 500-2000MHz |
Innsetningartap: | ≤0,2dB |
Yfirborðsfrágangur | Málað pantone #627 grænt |
Stillingar | Eins og hér að neðan (vikmörk ±0,3 mm) |
VSWR: | ≤1,35:1 |
Einangrun: | ≥42dB |
Viðnám: | 50 OHMS |
Tengi: | N-kvenkyns |
Tenging | 30±1,3 |
Kraftmeðferð: | 600W |
Athugasemdir:
1、Ekki fela í sér fræðilegt tap 2.Afleinkunn er fyrir álag vswr betra en 1.20:1
Leiðtogi-mw | Umhverfislýsingar |
Rekstrarhitastig | -30ºC~+60ºC |
Geymslu hiti | -50ºC~+85ºC |
Titringur | 25gRMS (15 gráður 2KHz) þol, 1 klukkustund á ás |
Raki | 100% RH við 35ºc, 95%RH við 40ºc |
Áfall | 20G fyrir 11 msek hálfa sinusbylgju, 3 ás báðar áttir |
Leiðtogi-mw | Vélrænar upplýsingar |
Húsnæði | Ál |
Tengi | þrískipt álfelgur þriggja hluta |
Tengiliður kvenna: | gullhúðað beryllium brons |
Rohs | samhæft |
Þyngd | 0,2 kg |

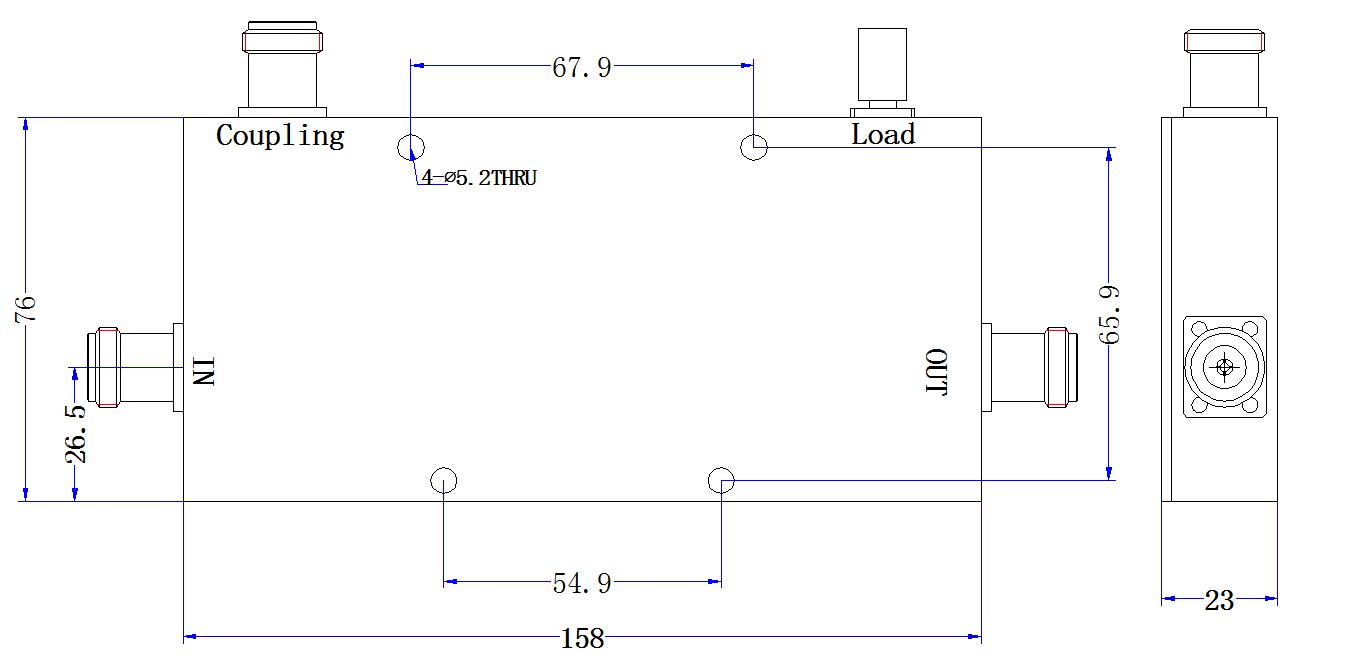

Yfirlitsteikning:
Allar stærðir í mm
Útlínuvik ± 0,5(0,02)
Frávik festingargata ±0,2(0,008)
Öll tengi: N-kvenkyns
